Question

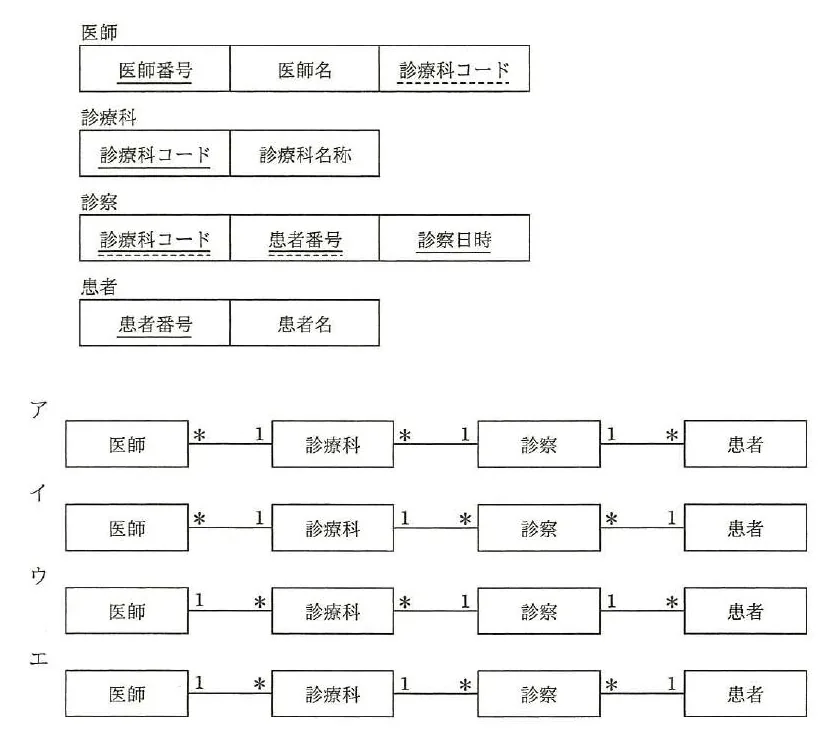

四つの表の関係を表すE-R図として、適切なものはどれか。ここで、1―*は1対多の関連を表し、実線の下線は主キーを、破線の下線は外部キーを表す。表は次のとおり。"医師"(医師番号【主キー】、医師名、診療科コード【外部キー】)、"診療科"(診療科コード【主キー】、診療科名称)、"診察"(診療科コード【主キー・外部キー】、患者番号【主キー・外部キー】、診察日時)、"患者"(患者番号【主キー】、患者名)。

Accepted Answer

医師*―1診療科1―*診察*―1患者。診療科は多数の医師をもつので診療科1―*医師、診察は診療科と患者の外部キーをもつので診療科1―*診察、患者1―*診察となる。これを満たすのはイ(医師*―1診療科1―*診察*―1患者)。

Answer

医師*―1診療科*―1診察1―*患者

Answer

医師*―1診療科1―*診察*―1患者

Answer

医師1―*診療科*―1診察1―*患者

Answer

医師1―*診療科1―*診察*―1患者
