今日の1問
情報処理安全確保支援士試験
セキュア開発令和元年度 秋期

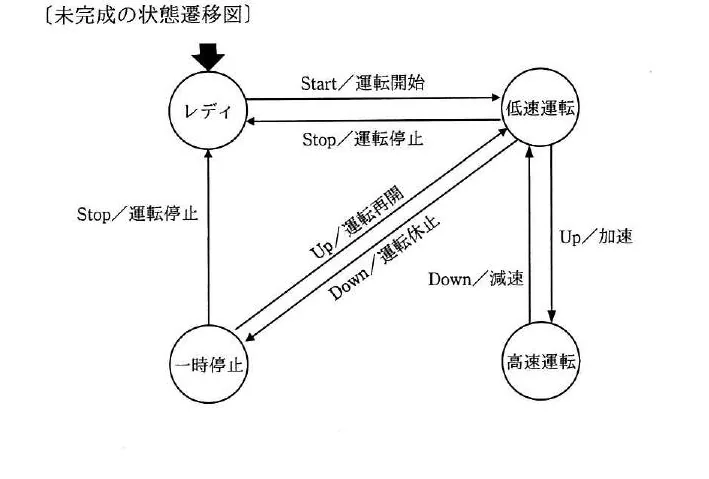

次の仕様で動作する装置がある。未完成の状態遷移図を完成させるために,追加すべき遷移はどれか。〔仕様〕・レディでStartボタンが押された場合,運転開始して低速運転に遷移する。・低速運転でUpボタンが押された場合,加速して高速運転に遷移する。・低速運転でDownボタンが押された場合,運転休止して一時停止に遷移する。・高速運転でDownボタンが押された場合,減速して低速運転に遷移する。・一時停止でUpボタンが押された場合,運転再開して低速運転に遷移する。・レディ以外の状態でStopボタンが押された場合,運転停止してレディに遷移する。〔未完成の状態遷移図:レディ⇔低速運転(Start/運転開始,Stop/運転停止),レディ←一時停止(Stop/運転停止),低速運転⇔一時停止(Up/運転再開,Down/運転休止),低速運転⇔高速運転(Up/加速,Down/減速)。高速運転からレディへの遷移が未記載。〕〔選択肢の表:遷移元の状態名/条件部・動作部/遷移先の状態名〕

ア〜エから選んでみましょう👇

出典:IPA 情報処理安全確保支援士試験 令和元年度 秋期 午前Ⅱ 問22
