Question

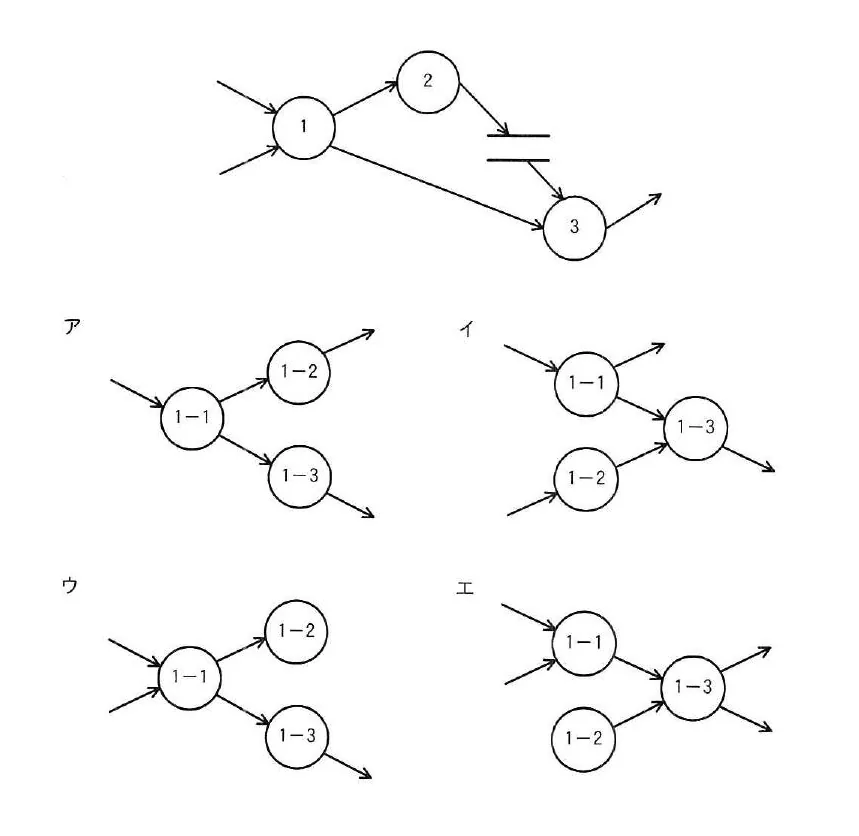

図は，階層化されたDFDにおける，あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち，適切なものはどれか。ここで，プロセス1の子プロセスは，プロセス1－1，1－2及び1－3とする。〔図：上位レベルのDFDで，プロセス1には2本の入力データフローが入り，プロセス1からプロセス2へ1本のデータフローが出て，プロセス2からデータストアへ書き込まれ，そのデータストアからプロセス3へ読み込まれ，プロセス1からプロセス3へも1本のデータフローが出て，プロセス3から1本の出力データフローが出る。すなわちプロセス1は入力2本，出力2本（プロセス2向けとプロセス3向け）をもつ。〕

Accepted Answer

プロセス1－1とプロセス1－2にそれぞれ入力が1本ずつ入り，1－1と1－2の出力が1－3に集約され，1－3から出力1本（入力2本・出力1本）。。子プロセスに分割して詳細化する際は，上位プロセスへの入力データフローと上位プロセスからの出力データフローの本数や接続が，分割後も保存（均衡）されていなければなりません。元のプロセス1は入力2本・出力2本ですが，バランスが保たれる適切な分割を選びます。

Answer

プロセス1－1に入力2本が入り，1－1から1－2へ，1－2から出力，1－1から1－3へ，1－3から出力（入力2本・出力2本）。

Answer

プロセス1－1とプロセス1－2にそれぞれ入力が1本ずつ入り，1－1と1－2の出力が1－3に集約され，1－3から出力1本（入力2本・出力1本）。

Answer

プロセス1－1に入力2本が入り，1－1から1－2へ，1－2から出力，1－1から1－3へ，1－3から出力（入力2本・出力2本）。

Answer

プロセス1－1とプロセス1－2にそれぞれ入力が1本ずつ入り，1－1の出力と1－2の出力が1－3に集約され，1－3から出力2本（入力2本・出力2本だが1－2への入力経路が外部と整合しない）。
