Question

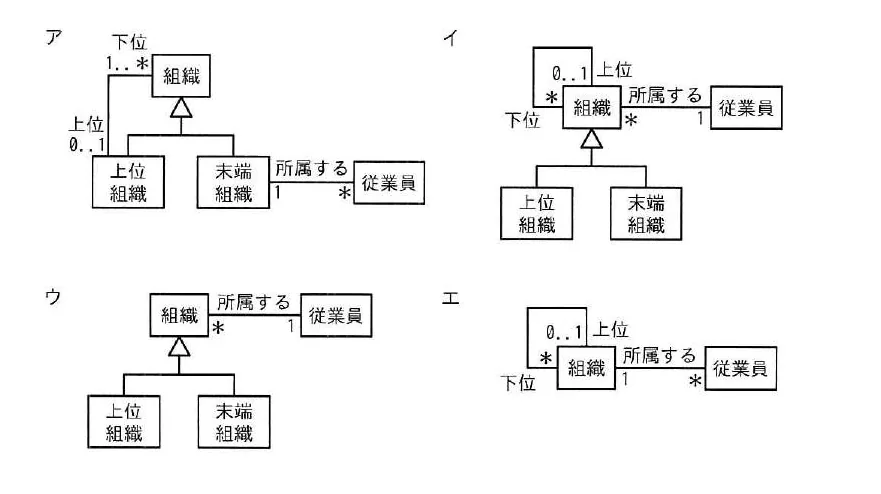

階層構造をもつ組織と，従業員の組織への所属を表すUMLのクラス図のうち，“従業員は組織階層中のどの組織にも所属できるが，兼務はしない”とするものはどれか。〔ア：組織が自己参照（下位1..*，上位0..1）し，末端組織と従業員が“所属する”（末端組織1対従業員*）で関連。イ：組織が自己参照（上位0..1，下位*）し，組織と従業員が“所属する”で関連（組織*対従業員1）。ウ：組織が自己参照（多重度なし）で上位組織・末端組織に汎化され，組織と従業員が“所属する”（組織*対従業員1）で関連。エ：組織が自己参照（上位0..1，下位*）し，組織と従業員が“所属する”（組織1対従業員*）で関連〕

Accepted Answer

図エ。組織の階層構造は組織クラスの自己参照（上位0..1，下位*）で表現する。従業員はどの組織にも所属でき，兼務しないので所属先は1組織のみ。よって組織1対従業員*で，かつ汎化ではなく自己参照で階層を表す図エが正しい。

Answer

図ア

Answer

図イ

Answer

図ウ

Answer

図エ
