Question

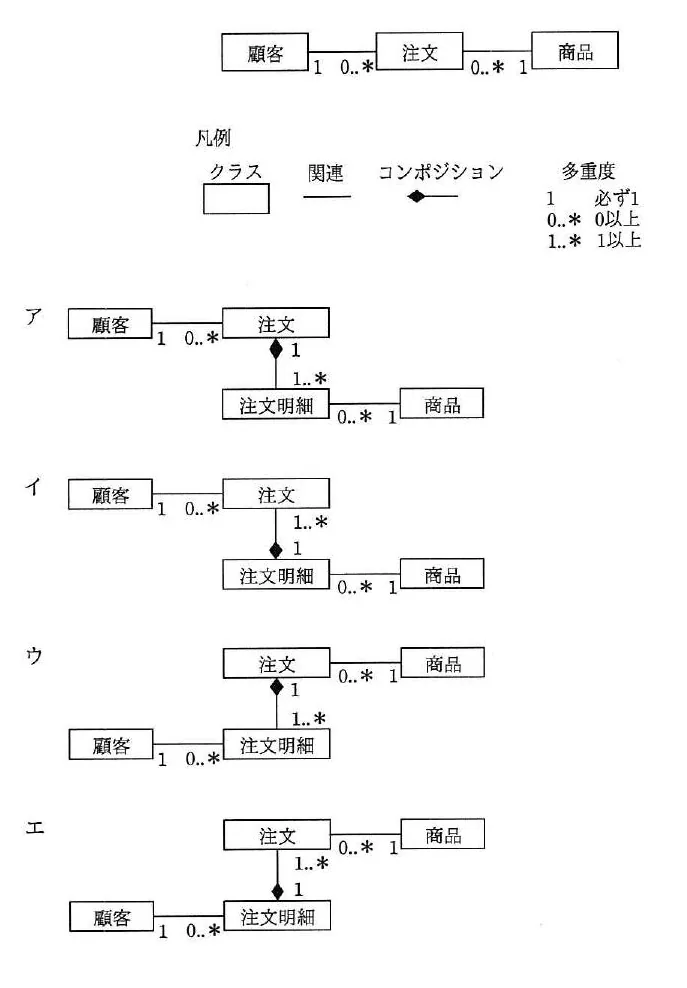

図は"顧客が商品を注文する"を表現したUMLのクラス図である。"顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、注文明細は注文に含まれる一つの商品に対応し、注文は一つ以上の注文明細を束ねたもので、一つの注文に対応する。元の図は[顧客]1—0..*[注文]0..*—1[商品]である。凡例：四角はクラス、直線は関連、黒菱形はコンポジション、多重度は1=必ず1、0..*=0以上、1..*=1以上。

Accepted Answer

[顧客]1—0..*[注文]、注文側に黒菱形で[注文]1◆—1..*[注文明細]（注文が注文明細をコンポジションで束ねる）、[注文明細]0..*—1[商品]。。注文は一つ以上の注文明細を束ね(コンポジションで注文側に黒菱形、1対1..*)、各注文明細は一つの商品に対応する。顧客1対注文0..*の関係も保たれるアが正しい。イは菱形の向きと多重度が逆である。

Answer

[顧客]1—0..*[注文]、注文側に黒菱形で[注文]1◆—1..*[注文明細]（注文が注文明細をコンポジションで束ねる）、[注文明細]0..*—1[商品]。

Answer

[顧客]1—0..*[注文]、[注文]1..*◆—1[注文明細]（注文明細側に黒菱形）、[注文明細]0..*—1[商品]。

Answer

[注文]1◆—1..*[注文明細]、[顧客]1—0..*[注文明細]、[注文]0..*—1[商品]。

Answer

[注文]1◆—1..*[注文明細]、[顧客]1—0..*[注文明細]、[注文]1..*◆—0..*[商品]。
