Question

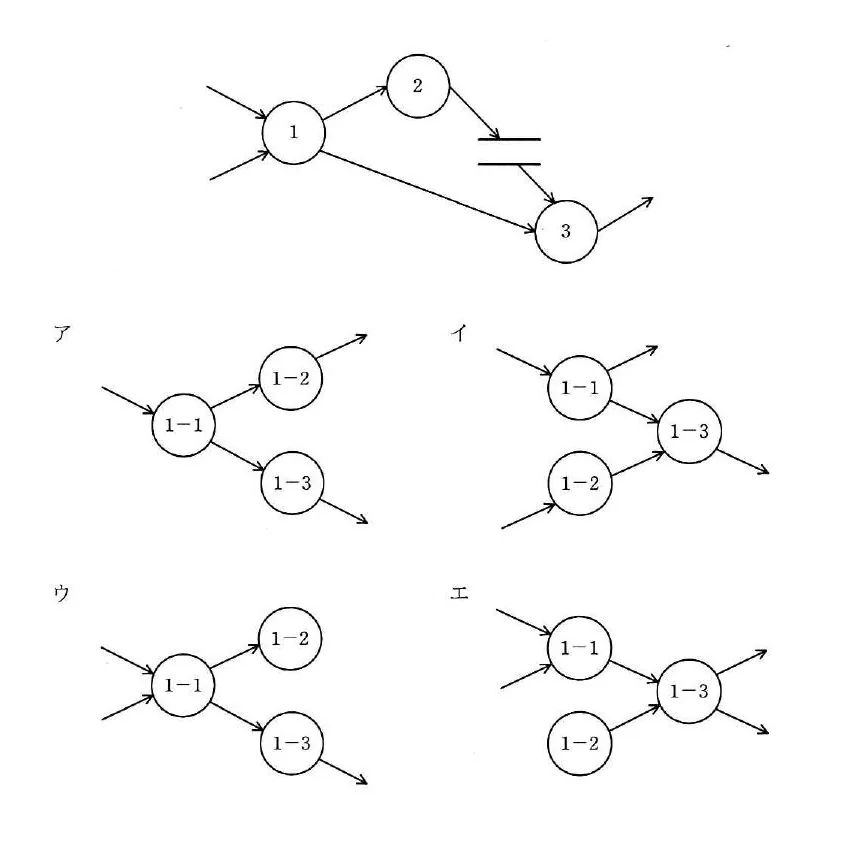

図は，階層化されたDFDにおける，あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち，適切なものはどれか。ここで，プロセス1の子プロセスは，プロセス1−1，1−2及び1−3とする。〔親DFD：入力2本がプロセス1へ入り，プロセス1からプロセス2へ流れ，プロセス2からデータストアへ書き込まれる。プロセス1からプロセス3へも流れ，データストアからプロセス3へ読み込まれ，プロセス3から外部へ出力される。子プロセスへ分割しても，親プロセス1の境界を横切るデータフロー（入力2本，プロセス2への出力1本，プロセス3への出力1本）の本数と向きは保存されなければならない〕

Accepted Answer

入力1本がプロセス1−1へ入り外部へ出力，入力1本がプロセス1−2へ入り，プロセス1−1とプロセス1−2からプロセス1−3へ流れ，プロセス1−3から外部へ出力される。。DFDを階層化して詳細化する際は，親プロセスの境界を横切るデータフローの本数と向きが上位レベルと一致していなければならない（バランス化の原則）。親プロセス1は入力2本，プロセス2への出力1本，プロセス3への出力1本をもつため，これらが保存される子DFDが適切である。

Answer

入力2本がプロセス1−1へ入り，プロセス1−1からプロセス1−2へ流れて外部へ出力，プロセス1−1からプロセス1−3へ流れて外部へ出力される。

Answer

入力1本がプロセス1−1へ入り外部へ出力，入力1本がプロセス1−2へ入り，プロセス1−1とプロセス1−2からプロセス1−3へ流れ，プロセス1−3から外部へ出力される。

Answer

入力2本がプロセス1−1へ入り，プロセス1−1からプロセス1−2へ流れて外部へ出力，プロセス1−1からプロセス1−3へ流れて外部へ出力される（入力本数が異なる構成）。

Answer

入力2本がプロセス1−1へ入り外部へ出力，プロセス1−2からプロセス1−3へ流れ，プロセス1−1からプロセス1−3へ流れ，プロセス1−3から外部へ出力される。
