Question

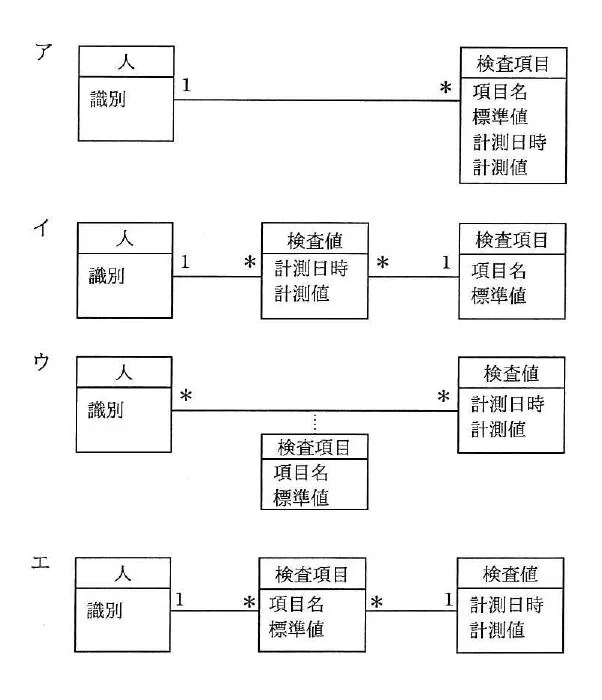

人の健康状態の検査では、検査項目が人によって異なるだけでなく、あらかじめ決まっていないことも多い。このような場合のデータモデルとして、最も適切なものはどれか。ここで、検査項目の標準値は、検査項目ごとに最新の値だけを保持し、計測値は計測日時とともに保持する。また、モデルの表記にはUMLを用いる。選択肢の各図は次のとおり。ア:人{識別}1—*検査項目{項目名、標準値、計測日時、計測値}。イ:人{識別}1—*検査値{計測日時、計測値}*—1検査項目{項目名、標準値}。ウ:人{識別}*—*検査値{計測日時、計測値}で、その関連に検査項目{項目名、標準値}が付く。エ:人{識別}1—*検査項目{項目名、標準値}*—1検査値{計測日時、計測値}。

Accepted Answer

人と検査項目の間に検査値（計測日時・計測値）を多対多の連関エンティティとして置き、検査項目は項目名・標準値をもつ。。人ごとに任意の検査項目を計測する多対多関係を、計測日時・計測値をもつ検査値を連関エンティティとして表すイが適切。標準値は検査項目に最新値だけ保持され、計測値は計測日時とともに保持される要件を満たす。

Answer

人と検査項目を1対多で関連付け、検査項目に項目名・標準値・計測日時・計測値をもたせる。

Answer

人と検査項目の間に検査値（計測日時・計測値）を多対多の連関エンティティとして置き、検査項目は項目名・標準値をもつ。

Answer

人と検査値を多対多で関連付け、その関連に検査項目（項目名・標準値）を付与する。

Answer

人と検査項目を1対多、検査項目と検査値を多対1で関連付ける。
