Question

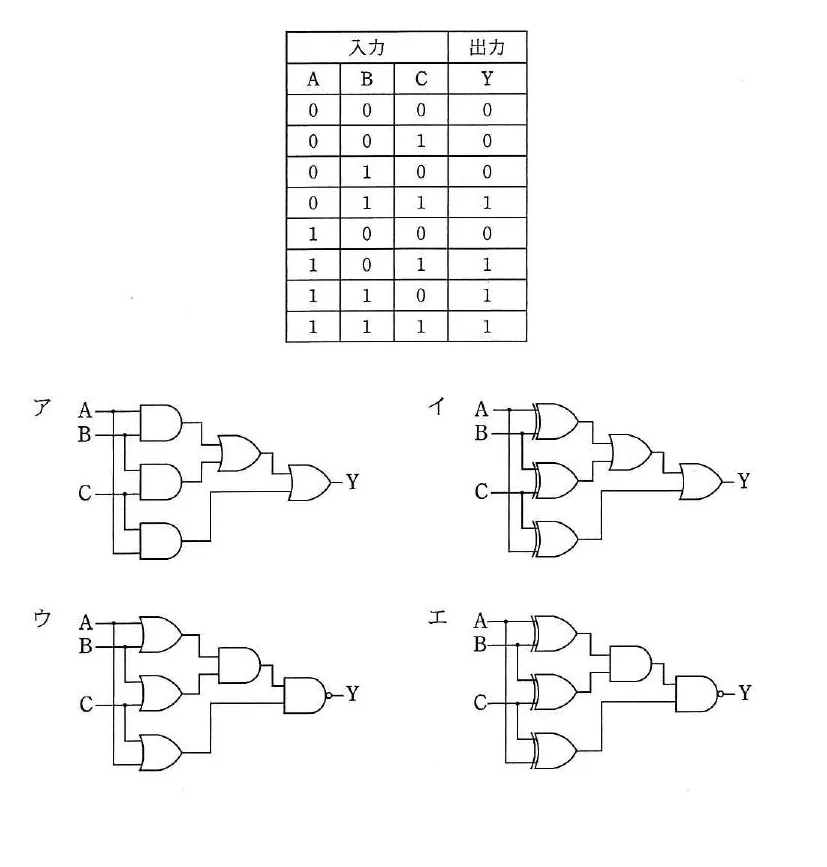

真理値表に示す3入力多数決回路はどれか。真理値表は入力A,B,Cと出力Yからなり、A,B,Cのうち2つ以上が1のとき（011,101,110,111）にY=1、それ以外はY=0となる。選択肢ア〜エはそれぞれA,B,Cを入力とする論理回路図で、入力2つずつのAND（論理積）の結果を全体でOR（論理和）するか、入力2つずつのOR（論理和）の結果を全体でAND（論理積）するか等の構成が示されている。

Accepted Answer

3組のAND素子（A・B、A・C、B・C）の出力をOR素子でまとめてYとする回路。。多数決回路はY=AB+BC+CAで表せる。2入力ANDを3組（AB,BC,CA）作り、それらをORで結合する構成が一致する。よって正解はア。

Answer

3組のAND素子（A・B、A・C、B・C）の出力をOR素子でまとめてYとする回路。

Answer

3組のOR素子の出力をOR素子でまとめる回路。

Answer

3組のOR素子の出力をAND素子でまとめてYとする回路。

Answer

3組のOR素子の出力をAND素子（出力否定付き）でまとめる回路。
