Question

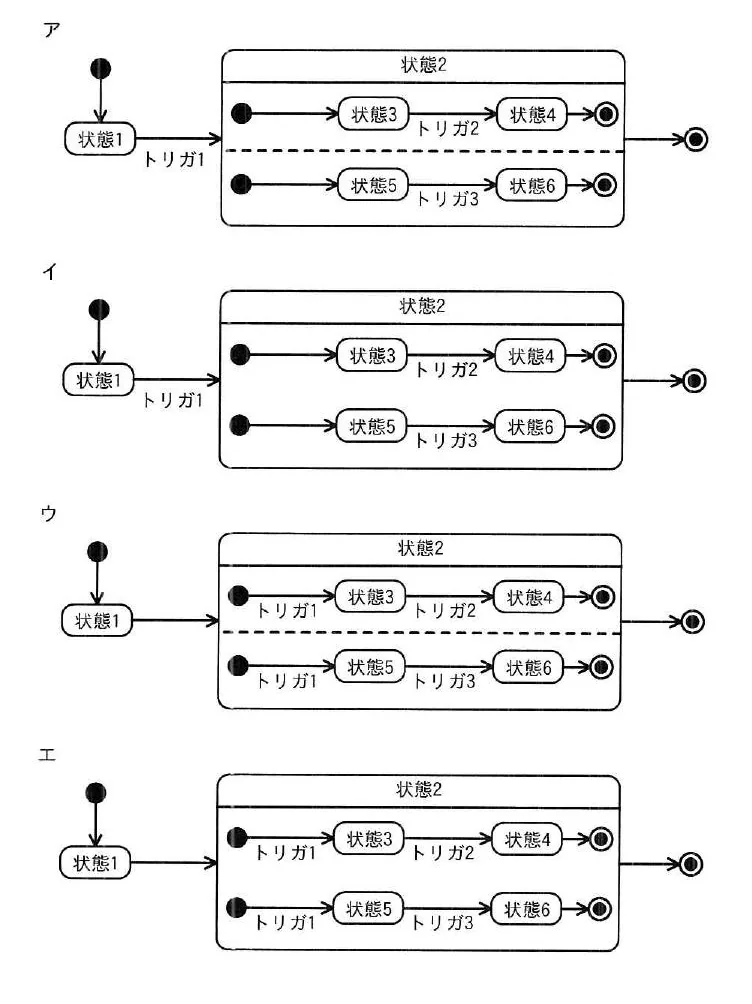

UML 2.0のステートマシン図の記法に適合している図はどれか。〔図：いずれも初期擬似状態から状態1へ遷移し，トリガ1で複合状態である状態2へ遷移する。状態2の内部には，上段に状態3→（トリガ2）→状態4，下段に状態5→（トリガ3）→状態6の二つの並行領域が描かれ，状態2を抜けて最終状態に至る。選択肢ア〜エは，状態2内部の並行領域の区切り（破線）の有無や，初期擬似状態の数，トリガラベルの配置が異なる。〕

Accepted Answer

状態2の内部が破線で上下二つの直交（並行）領域に分割され，各領域にそれぞれ初期擬似状態（黒丸）があり，上段は状態3→トリガ2→状態4，下段は状態5→トリガ3→状態6となっている。トリガ1は状態1から状態2への遷移に付与されている。。UMLステートマシン図の直交状態（並行領域をもつ複合状態）は，状態の内部を破線で区切って複数の領域に分割し，各領域がそれぞれ初期擬似状態をもって並行に動作します。トリガは各遷移に正しく付与される必要があります。

Answer

状態2の内部が破線で上下二つの直交（並行）領域に分割され，各領域にそれぞれ初期擬似状態（黒丸）があり，上段は状態3→トリガ2→状態4，下段は状態5→トリガ3→状態6となっている。トリガ1は状態1から状態2への遷移に付与されている。

Answer

状態2の内部が破線で分割されておらず，二つの初期擬似状態から状態3系列と状態5系列が並ぶ。

Answer

状態2の内部が破線で上下二つの領域に分割されているが，各領域の遷移にトリガ1が重複して付与されている。

Answer

状態2の内部が破線で分割されておらず，各系列の遷移にトリガ1が重複して付与されている。
