Question

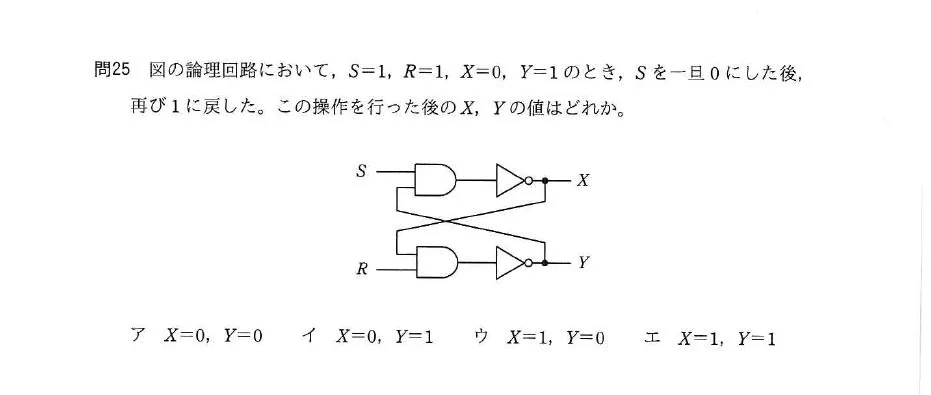

図の論理回路において，S=1，R=1，X=0，Y=1 のとき，S を一旦 0 にした後，再び 1 に戻した。この操作を行った後の X，Y の値はどれか。

Accepted Answer

X=1，Y=0。正解はc。これはRSフリップフロップの動作で、Sを一旦0にして再び1に戻すとセット状態となります。その結果、出力XとYはX=1、Y=0に確定します。

Answer

X=0，Y=0

Answer

X=0，Y=1

Answer

X=1，Y=0

Answer

X=1，Y=1（図表あり）
