Question

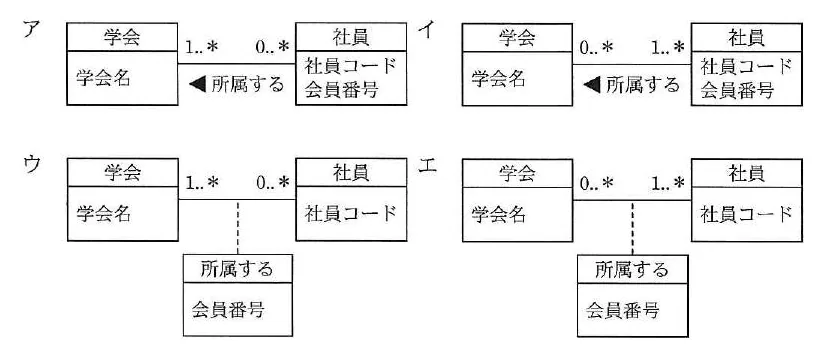

ある研究所において、社員は一つ以上の学会に所属している。社員と学会の関係をUMLを用いて表した図のうち、適切なものはどれか。ここで、会員番号は学会が所属する会員を一意に識別するために付与する番号である。各案はクラス図で、学会(学会名)と社員(社員コード等)を関連で結ぶ。アは学会側1..*・社員側0..*で会員番号を社員クラスの属性に置く。イは学会側0..*・社員側1..*で会員番号を社員クラスの属性に置く。ウは学会側1..*・社員側0..*で関連クラス所属する(会員番号)を用いる。エは学会側0..*・社員側1..*で関連クラス所属する(会員番号)を用いる。

Accepted Answer

学会側多重度1..*、社員側0..*。会員番号を関連クラス「所属する」の属性とする。。社員は一つ以上の学会に所属するため学会側は1..*。会員番号は学会ごとに付与されるため社員固有でなく多対多の関連に依存し、関連クラスの属性とすべきである。これを満たすのはウである。

Answer

学会側多重度1..*、社員側0..*。会員番号を社員クラスの属性とする。

Answer

学会側多重度0..*、社員側1..*。会員番号を社員クラスの属性とする。

Answer

学会側多重度1..*、社員側0..*。会員番号を関連クラス「所属する」の属性とする。

Answer

学会側多重度0..*、社員側1..*。会員番号を関連クラス「所属する」の属性とする。
