Question

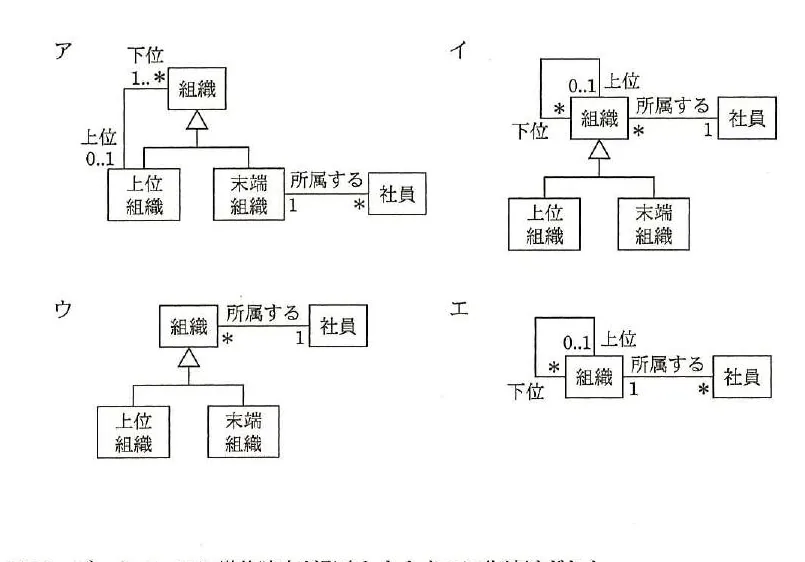

階層構造をもつ組織と社員の所属を表すUMLのクラス図のうち、“社員は組織階層中のどの組織にも所属できるが、兼務はしない”とするものはどれか。各選択肢は組織クラスを上位組織と末端組織が汎化（継承）する構造を持つ。ア:組織が再帰関連（上位0..1、下位1..*）を持ち、末端組織のみが「所属する」関連（末端組織1対社員*）で社員と結ばれる。イ:組織自身が「所属する」関連（組織1対社員*）を持ち、再帰関連は上位0..1、下位*。ウ:組織が「所属する」関連（組織*対社員1）を持つ。エ:組織が「所属する」関連を持ち、組織1対社員*、再帰関連は上位0..1、下位*。

Accepted Answer

エの図。社員はどの組織にも所属でき兼務しないため、社員側の多重度は組織に対して1、組織側は社員を複数（*）持つ。組織は階層構造を汎化と再帰関連で表すイの図がこの条件を満たす。よってイが該当する。

Answer

アの図

Answer

イの図

Answer

ウの図

Answer

エの図
