Question

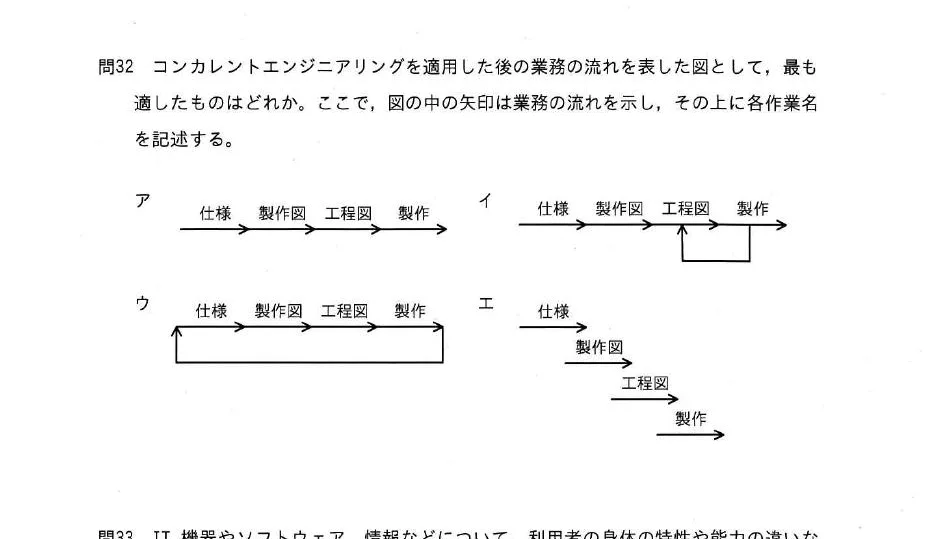

コンカレントエンジニアリングを適用した後の業務の流れを表した図として，最も適したものはどれか。ここで，図の中の矢印は業務の流れを示し，その上に各作業名を記述する。（図表あり）

Accepted Answer

仕様，製作図，工程図，製作がそれぞれ並行して進む流れ。コンカレントエンジニアリングは、設計・製造などの複数工程を並行して進めることで開発期間を短縮する手法です。仕様・製作図・工程図・製作が並行して進む図が適切です。正解はエです。

Answer

仕様→製作図→工程図→製作（直列の流れ）

Answer

仕様→製作図→工程図→製作（工程図から製作へ戻る流れを含む）

Answer

仕様→製作図→工程図→製作（全体を一巡する流れを含む）

Answer

仕様，製作図，工程図，製作がそれぞれ並行して進む流れ
