Question

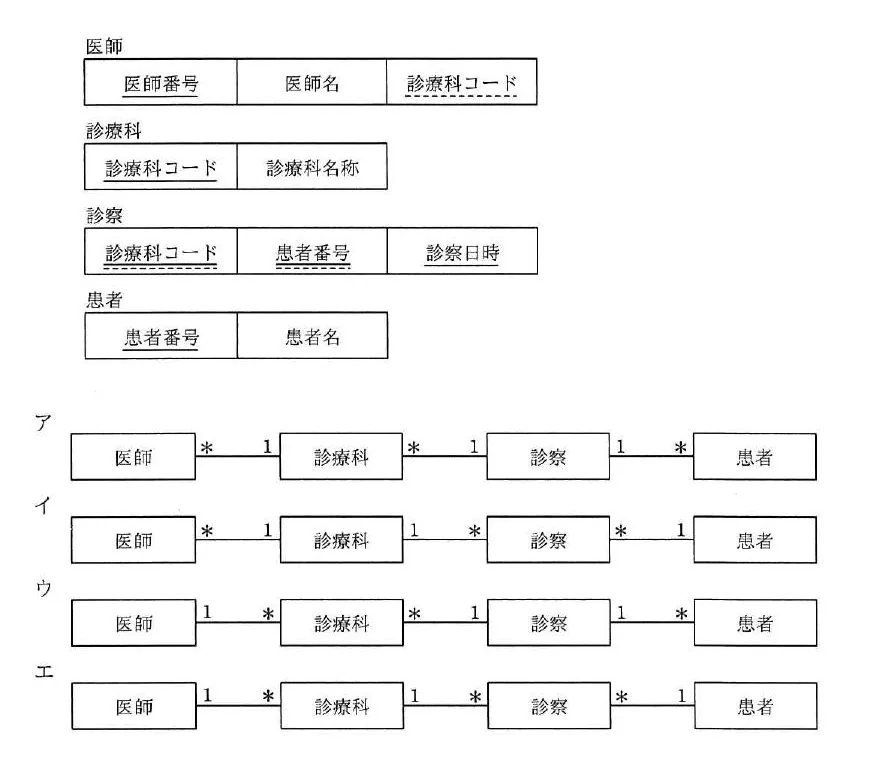

四つの表の関係を表すE-R図として，適切なものはどれか。ここで，実線の下線は主キーを，破線の下線は外部キーを表す。〔表定義：医師（医師番号〈主〉，医師名，診療科コード〈外〉），診療科（診療科コード〈主〉，診療科名称），診察（診療科コード〈主・外〉，患者番号〈主・外〉，診察日時），患者（患者番号〈主〉，患者名）。各選択肢は「医師－診療科－診察－患者」を結ぶE-R図で多重度が異なる。ア：医師*対1診療科，診療科*対1診察，診察1対*患者。イ：医師*対1診療科，診療科1対*診察，診察*対1患者。ウ：医師1対*診療科，診療科1対*診察，診察1対*患者。エ：医師1対*診療科，診療科1対*診察，診察*対1患者。〕

Accepted Answer

医師*対1診療科，診療科1対*診察，診察*対1患者。医師は診療科コードを外部キーにもつので医師（多）対診療科（1），診察は診療科コードを外部キーにもつので診療科（1）対診察（多），診察は患者番号を外部キーにもつので診察（多）対患者（1）となる。これらを満たすのはイである。

Answer

医師*対1診療科，診療科*対1診察，診察1対*患者

Answer

医師*対1診療科，診療科1対*診察，診察*対1患者

Answer

医師1対*診療科，診療科1対*診察，診察1対*患者

Answer

医師1対*診療科，診療科1対*診察，診察*対1患者
